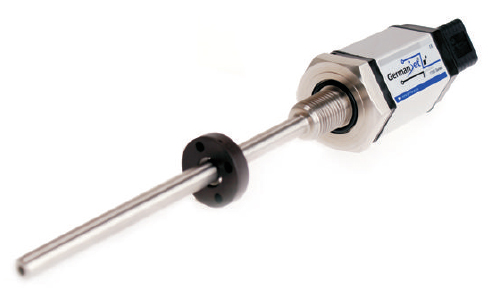

德敏哲 17系列
液压缸专用磁致伸缩位移传感器
应用行业
l 伺服液压油缸活塞位置反馈或预置
l 伺服汽缸活塞位置反馈或预置
l 研磨机械位置反馈或预置
l 铸锻机床位移控制
l 注塑机模板定位与监测
l 木材加工定位控制
l 其它机械定位和位移检测
l 水轮机导叶开度的检测与控制
l 汽其它机械定位和位移检测等
| Absopos Technology 磁致伸缩科技 |
|
磁致伸缩（Absopos）的运作原理是通过分析两个磁场相互感应的反馈信号而达致。 第一磁场是利用一个永久磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应，一个绝对值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析，继而输出一个精确和高分辨率的位置信号，让机台可以实时进入生产状态。 |
| 磁致伸缩位移传感器的优势 FOR EXTREMELY ACCURATE,LOW-NOISE,AND WEAR-FREE ABSOLUTE POSITION FEEDBACK |
|
l 磁致伸缩位移传感器采用非接触式超声波测量技术。能提供最佳的线性和绝对值的位置测量。
|
| 标准规格 | ||
| 测量数据 | 直线位移 | |
| 供应电源 | +24Vdc (20.4 - 28.8Vdc) | |
| 输入保护 | 极性保护至-30Vdc, 过压保护至36Vdc | |
| 用电量 | 50-140mA (按量程而定) | |
| 绝缘强度 | 500Vdc (DC地端对机器接地端) | |
| 输出 | 0-10Vdc, 10-0Vdc双输出, 最低负载电阻5kΩ | |
| 分辨率 | 无限 (取决於控制器A/D与电源纹波) | |
| 重复精度 | 满量程的 < ±0.005% | |
| 非线性度 | 满量程的 < ±0.01% (最大 ±90μm) | |
| 工作温度 | -40至85℃ | |
| 防护级数 | IP65(当正确连接上插头时) | |
| 振盪指标 | 10-2000Hz / IEC标準68-2-6 | |
| 冲击指标 | 100g (单一冲击) / IEC标準68-2-27 (耐久性) | |
| 更新时间 | 0.5ms 1200mm以内 / 1.0ms2400mm以内/ 2.0ms 4800mm以内 | |
| 抗压强度 | 安装在液汽缸内时为600bar | |
| 固定方式 | 螺纹 M20 X 2.0 | |
| 外壳材料 | 铝，经阳极化处理/外保护管为, 法兰盘为304不锈钢精密铸造 |
17系列磁致伸缩位移传感器是专为液压缸而设计。耐压外管与六角法兰为100%不锈钢，可以直接安装进液压缸里。电子部分与耐压外管为模块组装设计，即两者可完全分离。在特殊情况下，只需拨出电子部份进行校准，而耐压外管无需与液压缸分离。此设计减少重置液压缸时间，大大提高生产效率。
电子部份为IP65等级，使电子模块受到最佳的抗震，防尘和防潮保护。输出连接为业界常用的油制插头（DIN 43650），既方便又容易接线。除了适合液压系统外，也同样适合机械外置安装。在无需定期维护情况下，提供绝对和准确的重复输出。

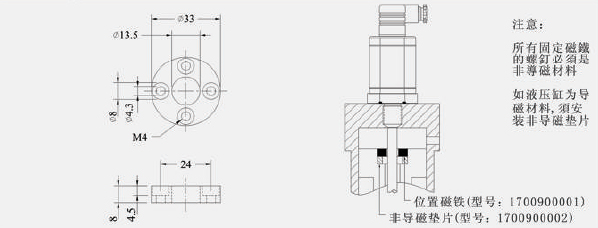

17系列磁致伸缩位移传感器（磁铁安装指引）

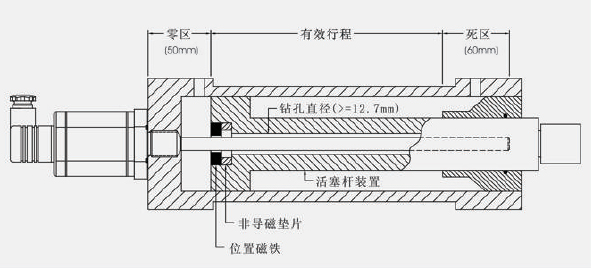

17系列磁致伸缩位移传感器（液压缸安装图例）

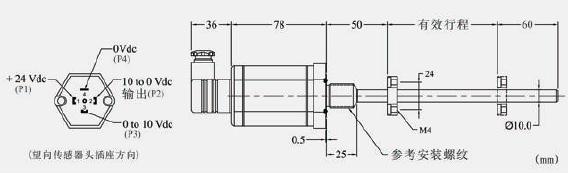

17系列磁致伸缩位移传感器（外壳尺寸）
